LVS|NAT配置
  • 适用场景
    • 后端服务器与LVS负载均衡器在同一物理网络(同一局域网)
    • 后端服务器无需独立公网IP,只需私有IP即可
    • 适合中小型Web服务或内部网络,流量由LVS统一转发

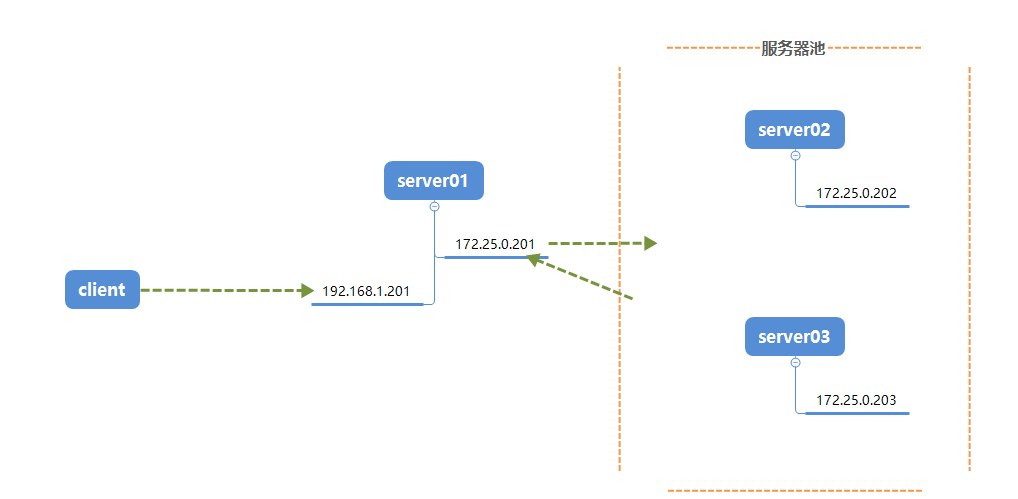

实验环境

主机名/IP角色系统
server01/192.168.1.201/172.25.0.201负载均衡器ubuntu22.04
server02/172.25.0.202nginx节点ubuntu22.04
server03/172.25.0.203nginx节点ubuntu22.04

实验步骤

server02 & server03

配置网络【需要将网关指向server01】

/etc/netplan/00-installer-config.yaml
network:
  ethernets:
    ens160:
      dhcp4: false
      addresses:
        - 本机IP/24
      routes:
        - to: 0.0.0.0/0
          via: 172.25.0.201
  version: 2
netplan apply

省略安装nginx步骤

server01

开启内核转发数据

echo "net.ipv4.ip_forward = 1" >> /etc/sysctl.conf
sysctl -p

安装ipvsadm

apt install ipvsadm -y

配置负载均衡器策略

ipvsadm -A -t 192.168.1.201:80 -s rr
ipvsadm -a -t 192.168.1.201:80 -r 172.25.0.202:80 -m
ipvsadm -a -t 192.168.1.201:80 -r 172.25.0.203:80 -m

参数详解:

  • -A:添加一个新的负载均衡器节点
  • -t:指定负载均衡器地址
  • -s:指定负载均衡算法
  • -a:添加真实服务器
  • -r:指定真实服务器地址
  • -m:开启nat模式

查看策略

ipvsadm -Ln
IP Virtual Server version 1.2.1 (size=4096)
Prot LocalAddress:Port Scheduler Flags
  -> RemoteAddress:Port           Forward Weight ActiveConn InActConn
TCP  192.168.1.201:80 rr
  -> 172.25.0.202:80              Masq    1      0          0
  -> 172.25.0.203:80              Masq    1      0          0
